    正交V2.0系列匯聚分流設備

    一、產品介紹

    正交V2.0系列匯聚分流設備采用無背板、正交連接器直接對接的耦合方式, Fabric通道、BASE通道采用雙星拓撲,IPMB總線采取1+1冗余備份。設備支持100GE \ 40GE \ 25GE \ 10GE \ 1GE端口數據的全接入、處理、轉發,最大支持30.24T流量接入,為后端系統提供高效、安全的數據。

    二、設備介紹

    基于正交2.0平臺的8槽正交機箱,支持8個業務槽位、2個主控槽位、6個背板槽位(用于接入交換板卡、風扇板卡或RTM板卡)。

    交換板卡必須結合風扇板卡使用,RTM板卡、風扇板卡可獨立使用。6個背板槽位中,2個背板槽位接入2組交換板卡+風扇板卡,剩余4個背板槽位接入RTM板卡 \ 風扇板卡。

    機箱支持直流 \ 交流供電方式,交流 \ 高壓直流電源4+1冗余,-48V直流1+1冗余。機箱各組成部分均支持熱插拔。

    1 機箱系列

    1.1 NETVIS-CH1008

    正交2.0-8槽位機箱

    l  尺寸為870mm x 445mm x 570mm,高度13U;

    l  凈重90 kg;

    l  支持8個業務槽位、2個主控槽位、2個交換 + 風扇共用背板槽位,4風扇 \ RTM背板槽位;

    l  整機接入帶寬最大可達30.24T;

    l  單業務槽位背板帶寬最大可達1.6Tbps,整機交換帶寬最大可達25.6Tbps;

    l  整機額定功耗為6500W;

    l  支持直流\交流供電方式,交流\高壓直流方式電源支持4+1冗余,-48V直流支持1+1冗余。



     NETVIS-CH1008

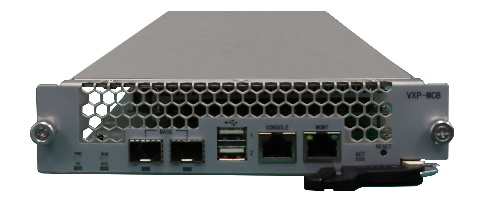

    1.2 NETVIS-MCB1901

    正交2.0-主控板卡

    l  尺寸為520mm x 185mm x 44mm;

    l  凈重2.5 kg;

    l  管理接口包括有一個10M \ 100M \ 1000M RJ45網口;一個Console RS232 RJ45串口;一個SFP+接口;一個SFP接口;兩個USB 2.0接口;提供IPMI v2.0機箱管理功能;

    l  額定功耗為70W。



    NETVIS-MCB1901

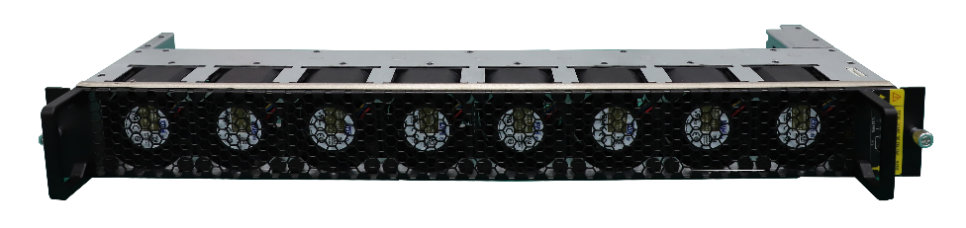

    1.3 NETVIS- FAN1008

    正交2.0-8槽位機箱風扇

    l  尺寸為570mm x 170mm x 60mm;

    l  凈重2.2kg;

    l  支持8組風扇單元;

    l  額定功耗為100W。



     NETVIS- FAN1008

    2 板卡系列

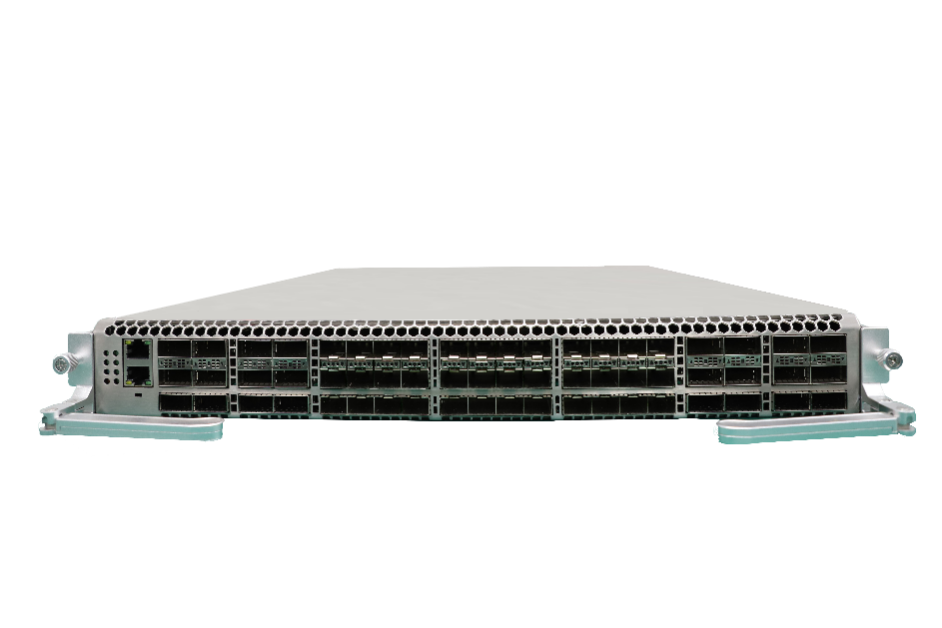

    2.1 NETVIS-SMB2032

    正交2.0-交換板卡

    l  尺寸為20mm x 510mm x 62mm;

    l  重量為4.5 kg;

    l  最大可達12.8T雙向數據交換轉發能力;

    l  額定功耗為280W。



    NETVIS-SMB2032

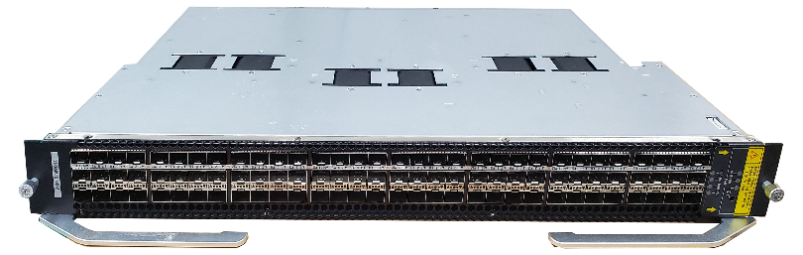

    2.2 NETVIS-PPB3320

    正交2.0-分流處理板卡

    l  尺寸為530mm x 430mm x 52mm;

    l  凈重8.5 kg;

    l  提供24個QSFP28和36個SFP28數據端口,可支持24*100GE \ 24*40GE \ 96*25GE \ 96*10GE \ 96*1GE和36*25GE \ 10GE \ 1GE輸入和輸出端口;

    l  提供1個RJ45串口,1個千兆管理口;

    l  單槽位最大可達800Gbps數據處理能力;

    l  單槽位雙向最大可達1.6Tbps背板數據交換能力;

    l  額定功耗為550W。





    NETVIS-PPB3320

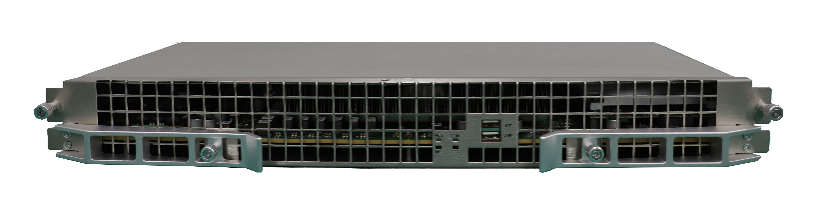

    2.3 VXP-RTM9010

    正交2.0-RTM板卡

    l  尺寸為570mm x 390mm x 60mm;

    l  凈重7kg;

    l  支持3組風扇單元;

    l  提供24個SFP+接口,可支持96*10GE \ GE輸入和輸出數據端口;

    l  單槽位雙向最大可達800Gbps背板數據交換能力;

    l  額定功耗為300W。



     NETVIS-RTM9010

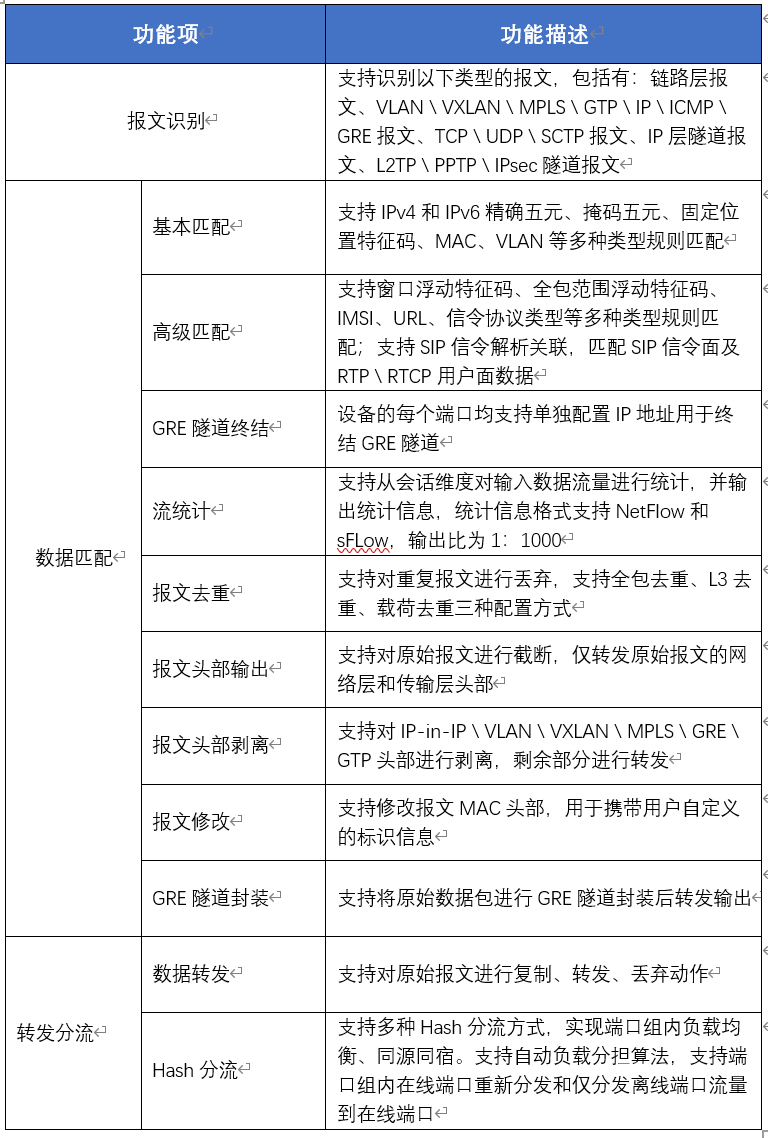

    三、功能特性

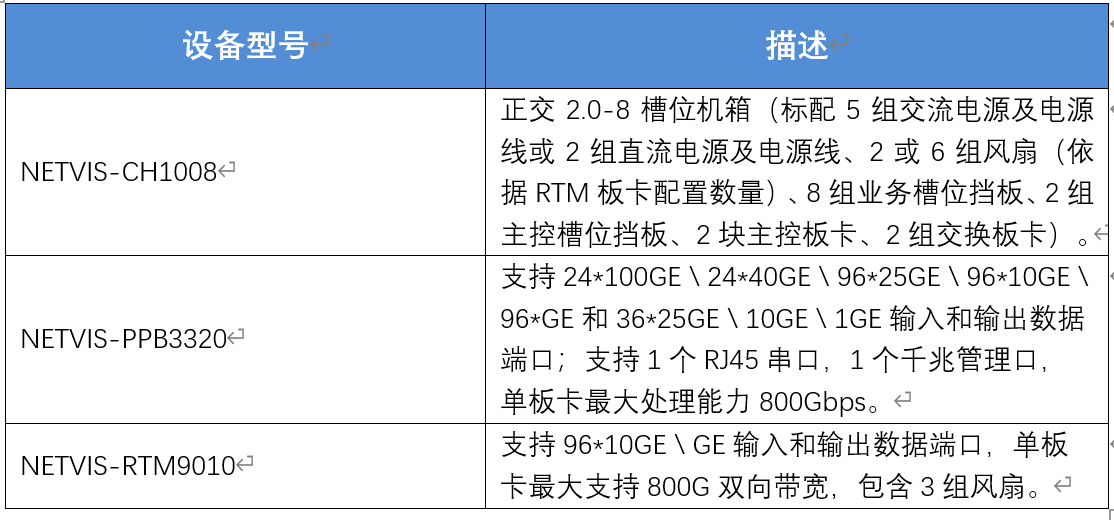

    四、訂購信息
